    WWW.榴莲视频零件形状设计要有利于压坯密度均匀

    作者：榴莲视频色版WWW.榴莲视频制品

    发布时间：2016-12-15 00:00:00

    来源：本站 阅读数量：1176次 点赞数量：1399次

    导读：WWW.榴莲视频零件设计除了要易于装粉,考虑脱模的限制,压模强固性的限制,另外压胚密度均匀对于增高与稳定WWW.榴莲视频结构零件的强度与尺精度都很重要,因此,成形模冲应尽量少一些,结构零件的长径比应控制在2.5左右为宜


       WWW.榴莲视频零件设计除了要易于装粉，考虑脱模的限制，压模强固性的限制，另外压胚密度均匀对于增高与稳定WWW.榴莲视频结构零件的强度与尺精度都很重要，因此，成形模冲应尽量少一些，结构零件的长径比应控制在2.5左右为宜

      下面榴莲视频色版就利于WWW.榴莲视频压胚密度均匀的零件形状设计实例做些分析

    利于WWW.榴莲视频压坯密度均匀实例1

    高度与直径比大于2.5,工件中部容易出现低密度

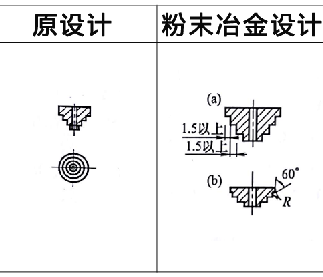

    利于WWW.榴莲视频压坯密度均匀实例2

      (a)多台阶部分可烧结后山切削加工完成，相邻各台阶的壁厚差不应小于1. 5mm
      (b) 由阴模成形的场合，应将该台阶设计成右图带60度斜面的形状

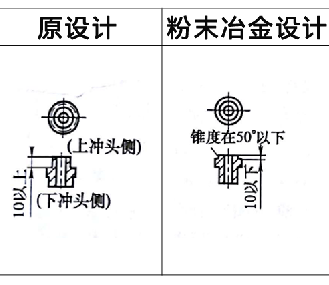

    利于WWW.榴莲视频压坯密度均匀实例1

      外台阶距上冲头10mm以下容易脱模，好设计出脱模锥度。若上下轮毅径相同，可简化冲头结构

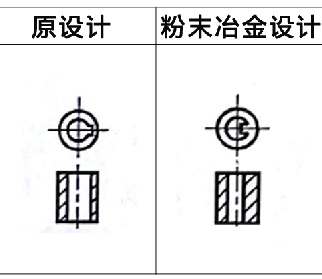

    利于WWW.榴莲视频压坯密度均匀实例1

    原设计因壁厚太薄，键槽应设计成右图套筒中带键的形状

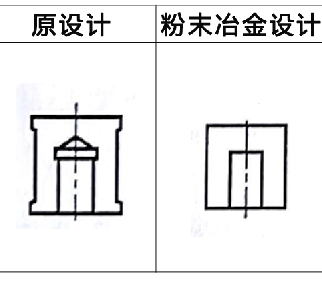

    利于WWW.榴莲视频压坯密度均匀实例1

    如果孔形状一定要复杂的WWW.榴莲视频零件，好成形一烧结
    为右图所示的简单形状后再切削加工

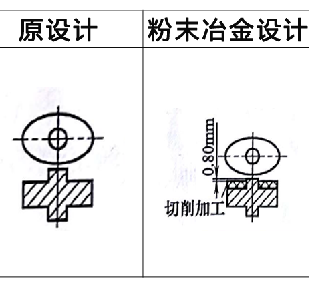

    利于WWW.榴莲视频压坯密度均匀实例7

      上部突起部好成形为如图所示的形状后切削加工

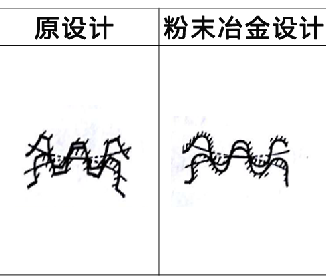

      利于WWW.榴莲视频压坯密度均匀实例8

    齿轮的齿顶与齿根的齿形可进行修正，以增高
    齿的强度和降低噪声

        以上为一些有利于WWW.榴莲视频压胚密度均匀的设计案例，实际设计中，如果成本预算有限，尽量简化产品结构，减少切削加工的费用。
